煤礦瓦斯管路用的旁通式孔板流量計主要是防止瓦斯氣體倒流！特點就是防止瓦斯回流。
一、用途

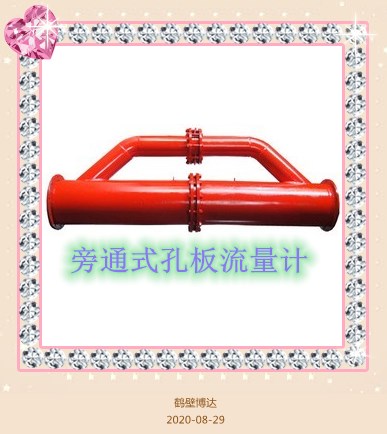

旁通式孔板流量計又稱橋式孔板流量計，本產品含有直管，直管中安裝有孔板，該孔板兩側的直管壁上分別設置一個測量管，其特征是：所述直管和一個橋管并聯式連接，二者內腔相互連通，并且所述直管和橋管的兩個連接點分別位于兩個測量管的外側，所述橋管上安裝一個啟閉控制閥。此產品結構簡單，設計合理，解決了由于節流原因?qū)γ旱V瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
二、結構
孔板流量計（旁通式）主要由進流體管路、旁通管路、取壓嘴、緊固件、連接法蘭、節流件、密封墊、出流體管路等構成?？装迨且粔K具有圓形開孔并相對于開孔軸線對稱的圓形薄板，不同管道內徑的孔板，其結構形式是幾何相似的。
三、特點：
此產品結構簡單，設計合理，解決了由于節流原因?qū)γ旱V瓦斯抽放系統造成的負壓損失，有效地提高了瓦斯抽放效果。
